AKIM SINIRLAMALI POWER RGB LED DRIVER, RGB LED SÜRÜCÜ
POWER LED LERİN SWİTCH MODE BESLEMELERE BAĞLANMASI İÇİN AKIM SINIRLAMA GEREKMEKTEDİR

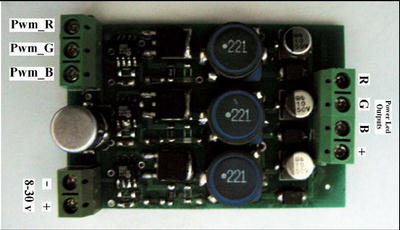

RGB LED SÜRÜCÜ
ELEKTROPAZAR   Tel: 212 254 11 68     epbilgi@gmail.com        elektropazar@elektropazar.com
RGB LED akım sınırlayıcı, RGB Driver, RGB Sürücü RGB LED akım sınırlayıcı, RGB Driver, RGB Sürücü
 STOKDA

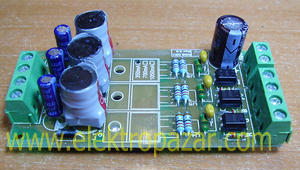

Tek kartta 3 adet POWER LED sürücüsü bulunur. RGB POWER LED uygulamaları için uygundur.
Sabit ak
ım özelliği sayesinde giriş gerilimi değişse bile LED lerin çektiği akım değişmez,
böylelikle sabit bir parlakl
ık elde edilir ve LED ömrü uzatılmış olur.
Modüler yap
ıya sahiptir, PWM girişinden LED parlaklığı kontrol edilebilir,
sinyal giri
şi paralel bağlanarak 20 adete kadar POWER LED sürücü kart senkron olarak çalıştırılabilir.
Rf kumandal
ı sürücülere ve her türlü + R G B çıkışa sahip RGB kontroller’a bağlanabilir.
PWM giri
şlerindeki Optocoupler sayesinde hattan izole edilmiştir.
Kart tek ba
şına sabit ışık vermek için kullanılabilir.
Switch-mode güç devresine sahiptir, böylelikle lineer sürücülerin aksine devrede ısınmaya neden olmaz ve yüksek verimliliğe sahiptir.
8 - 40 V aras
ı DC SMPS besleme gerilimi verilebilir, 350mA ,700mA, 1000mA akım seçenekleri vardır.
Farkl
ı LED akım değerlerine de ayarlanabilir.
Soft-Start özelli
ği ile ilk enerji verildiğinde LED lerin yanması önlenir.4.5 cm x 7.4 cm boyutlarına sahiptir.
PWM TEK KANAL POWER LED DRIVER, POWER LED SÜRÜCÜ
STOKDA YOK

Sabit akım özelliği sayesinde giriş gerilimi değişse bile LED lerin çektiği akım değişmez ,böylelikle sabit bir parlaklık elde edilir ve LED ömrü uzatılmış olur. Kart tek başına sabit ışık vermek için kullanılabileceği gibi, pwm girişinden LED parlaklık kontrolüde yapılabilir. Pwm girişlerindeki opto coupler sayesinde hattan izole edilmiştir.Switch-mode güç devresine sahiptir, böylelikle lineer sürücülerin aksine devrede ısınmaya neden olmaz ve yüksek verimliliğe sahiptir.
8-40 V aras
ı DC besleme gerilimi verilebilir 350mA ,700mA, 1000mA akım seçenekleri vardır, farklı akım değerlerine de ayarlanabilir.Soft start özelliği ile ilk enerji verildiğinde ledlerin yanması önlenir, 3.2 cm x 4.8 cm boyutlarına sahiptir.

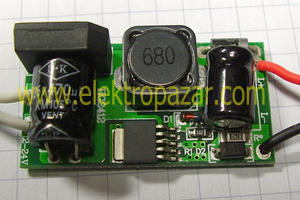

TEK RENK AKIM SINIRLAMALI SÜRÜCÜLER      STOKDA
1
2

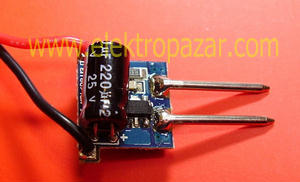

12V  3 x 1 Watt 350 mA Tek renk Akım sınırlamalı sürücü 24V 6 x 1W 350 mA Tek renk Akım sınırlamalı sürücü

3 LED akım sınırlama led driver

led akım sınırlama led driver led sürücü 4
24V 350mA 6 x 1W Led akım sınırlamalı sürücü 12-24 V ,  350 mA ,  12 x 1W  Led akım sınırlamalı sürücü

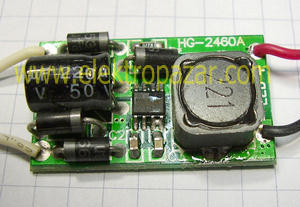

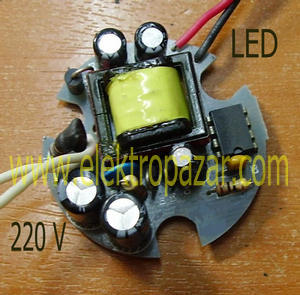

220V AC giriş
24 V 350 mA çıkış
akım sınırlamalı
1 Wattlık
7 LED sürücüsü

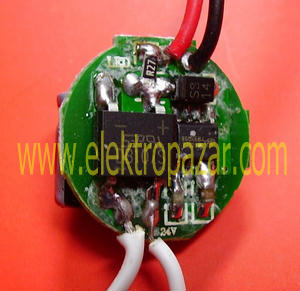

Led sürcü akım sınırlamalı Led driver 24 volt 220 Volt    5

  220V/24V 350 mA
  LED akımsınırlama

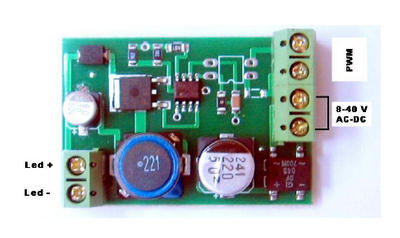

Tek Renk,Tek Kanal Akım sınırlamalı LED Driver , LED Sürücü
PWM Girişli,
350 mA, 500 mA, 700mA, 1000mA, 1400mA
Akım sınırlamalı,
LED Driver, LED SÜRÜCÜ

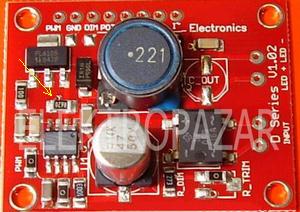

Sarı ok akım direncini gösterir
      6
Tek renk, sabit akımlı LED sürücüsü. Tek kanal, Akım Sınırlamalı LED sürücü
350 mA, 500 mA, 700 mA, 900 mA, 1400mA Akım sırnırlama seçenekli, sabit ışık akım sınırlandırmalı sürücü
9 - 40 V. DC Volt , 9 - 30V. AC  Çalışma voltajı.  Boyut:4.2cm x 3.2cm x 1.2cm
Switch-mode güç devresi ile 91% e varan verimlilik,
Geniş giriş voltajı aralığı 9 - 40V DC,  9 -30V AC ,, AC/DC çalışabilme özelliği
350/500/700/1000/1400mA sabit akım seçenekleri

PWM dim edilebilme özelliği, 0 -10V ya da potansiyometre ile dim özelliği
Yumuşatılmış başlangıç ile LED ömrünü artırma
Girişte ters polarizasyon koruması
Küçük boyutlar 4.2cm x 3.2cm x 1.2cm
Soğuk çalışma, sürücü için ekstra bir soğutucu gerekmez
M3 montaj delikleri
 Akım Sınırlama direnç Tablosu
350 mA 500 mA 700 mA 1000 mA  1400 mA
0.60 Ohm 0.43 Ohm 0.36 Ohm 0.26 Ohm 0.16 Ohm
Tercihan 700mA dan itibaren Paralel bağlı çift dirençten elde ediniz.
6 Nolu led Akım sınırlama kartı için Örnek Uygulamalar

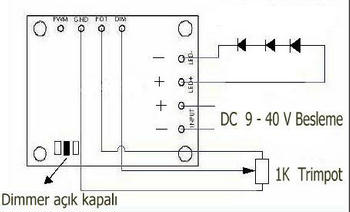

Sadece sabit akım sınırlamada kullanım  Dimmerle seviye kontrollü kullanım

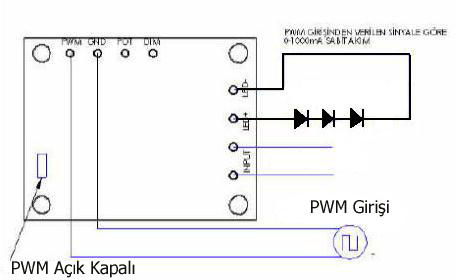

PWM kontrollü kullanım

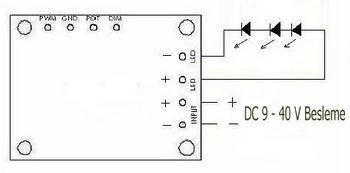

12 Volt / 350 mA için 3 adet LED örneklenmiştir.

Tek kanal Akım sınırlamalı sürücü devresi mevcut haliyle Akım sınırlama sürücü devresi olarak kullanılabilir.

Potansiyometre ile ışık seviyesini manuel olarak kumanda etmek isterseniz, devredeki gibi modifikasyon gerekir. Koyu renkli ( Sıfır) 0 Ohm direnç sökülerek yerine 2,2 mikro Farad seramik kondansatör koymanız gerekir.

500, 700, 1050 ve 1400 mA için; önce Akım direnci değiştirilmeli, uygun Voltaja göre LED sayısı hesaplanmalıdır.

LED ler diğer yarı iletken devreler gibi, aynı marka ve ürün olarak imal edilseler de kendi aralarında Akım ve voltaj farklılıkları gösterebilirler.

Seri ve paralel kullanımda; mümkün olduğunca Akım ve voltajları bir birine en yakın olanları
aynı kol ve grupta kullanılmalıdır.

Bilhassa paralel kullanımda zayıf Akım geçirgenliği olan LED ler, daha önce arıza yaparak,
tüm sistemi etkilerler.

Paralel kullanımda, bir koldaki Led lerden biri  kısa yada açık devre olduğunda,
 diğer kollardaki LED lere daha fazla Akım akar ve ya tersi olabilir

Voltaj hesaplamasında: Toplam LED voltajından % 20 daha fazla besleme voltajı seçiniz.
% 20 lik voltaj fazlalığı,  LED  sürücünüzün Akım kararlılığını arttırır.

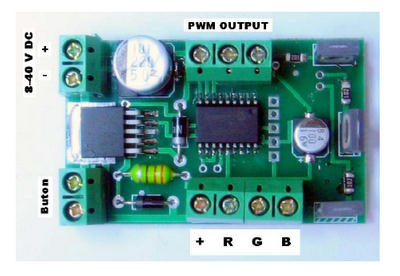

RGB POWER LED CONTROLLER , POWER LED RGB KONTROL DEVRESİ
STOKDA YOK

RGB power LED driver için tasarlanmıştır. İçerisinde 30 adet animasyon mevcuttur.
+ R G B olmak üzere 4 adet pwm ç
ıkışı mevcuttur, power LED driver kartıyla birlikte kullanıldığında 20 adet power LED grubunu senkron olarak sürebilir.
Animasyon de
ğişimi buton yardımıyla yapılır.
 8-40 v arası besleme gerilimi verilebilir.
Switch mod besleme özelliği sayesinde şebekedeki parazitlerden etkilenmez

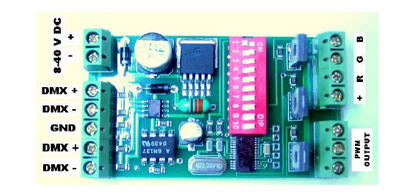

POWER LED DMX RECEIVER
STOKDA YOK

DMX protokolü ile çalışır.8 bit donanımsal pwm özelliği ile soft geçişlerde yüksek çözünürlük sağlar. Geniş besleme aralığına sahiptir, 8-40 V arası DC besleme gerilimi uygulanabilir,
switch mod besleme özelli
ği sayesinde şebekedeki dalgalanmalardan ve parazitlerden etkilenmez. Modüler yapıya sahiptir, pwm çıkışları sayesinde 3 kanal power led driver ile birlikte kullanılabilir, tek bir DMX RGB driver’a 20 adet'e kadar POWER LED grubu bağlanabilir.
DMX 5 kanal sahiptir, ilk 3 kanal ile RGB kontrolü, 4. kanal ile animasyon seçim, 5. kanal ile h
ız kontrolü yapılabilir.
Dahili olarak 6 animasyona sahiptir. Animasyon seçimi 4. kanaldaki pot ile yap
ılır, 7 renkte strop çakma, yumuşak renk geçişleri tek tek renk saydırma animasyonları mevcuttur.
DMX RGB kart repeater (Tekrarlayıcı) özelli
ğine sahiptir. DMX in girinden gelen sinyal güçlendirilerek DMX OUT çıkışından tekrar hatta verilir bu özelliği sayesinde cihazlar arada herhangi bir güçlendirici devreye ihtiyaç duyulmadan çok uzun mesafelerde çalıştırılabilir.
DMX RGB iletim hatt
ından izole edilmiştir, parazitlerden ve ani gerilim yükselmelerinden kesinlikle etkilenmez.  4.1 cm x 7.3 cm boyutlarına sahiptir.

ELEKTROPAZAR   Tel: 212 254 11 68     epbilgi@gmail.com        elektropazar@elektropazar.com
LED DRIVER, LED SÜRÜCÜ VE LED BAĞLANTI UYGULAMALARI

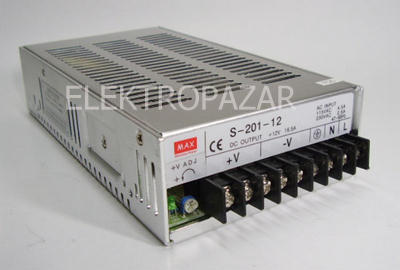

Sayfada sunulan uygulamalar;  12-24 Volt  ve üstü SMPS Regüle besleme kaynağından alınan Enerji ile,
akım sınırlama devrelerinin bağlanması ve bu sisteme uygun  seri-paralel LED uygulamalara örnektir.
PWM ’ i aktif hale getirmek:

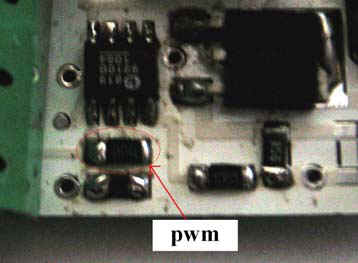

Power LED Sürücünün pwm girişinden çalışabilmesi için  resimde görülen 8 bacaklı entegrenin yanındaki 0 ohm luk pwm enable direncinin sökülmesi gerekir.
Direnç kartın üzerindeyken sabit parlaklık verir.
Pwm girişi kapatılmış olur. Power led driver için 350 mA, 700 mA ve 1000 mA olmak üzere 3 akım şeçeneği söz konusudur, tavsiye edilen besleme gerilimi 12 Voltta mavi ve yeşil LED için 3 adet, kırmızı, sarı, turuncu  için 4 adet power LED, 24 voltta mavi ve yeşil LED için 6 adet, kırmızı, sarı, turuncu için 9 adet power led bağlanabilir. Farklı besleme gerilimleride kullanılabilir, önemli olan; Giriş gerilimi ile ledlerin toplam gerilimlerinin farkının en az 2 Volt  olması gerekir.
Satılmakta olan kartta PWM aktiftir, herhangibir işleme gerek yoktur.

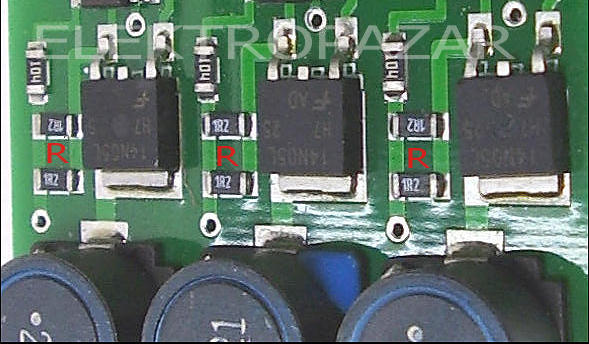

RGB LED SÜRÜCÜ Akım sınırlama direnç değerleri
350 mA, 700mA, 1000mA akım sınırlama direnç seçimi
350 mA: Hepsi 1.2 R Ohm. 700 mA: 1.2 Ohm ve  0.51 Ohm paralel 1000 mA: Hepsi  0.51 Ohm
PWM kullanmadan    RGB LED Driver'ı
sabit ışık kaynağı olarak kullanmak istersek ;
PWM kullanmadan, sabit ışık akım sınırlama devresi olarak kullanabilmek için:

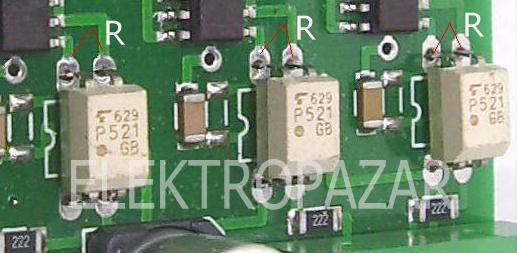

Her kanala ait Beyaz Renkli OPTO Kuplör Entegresinin çıkışlarını;
10 Ohm luk 1/8  veya  1/4 Watt direnç ile kısa devre ederek kullanabilirsiniz.
  Sayfa başındaki RGB akım sınırlama kartı için
LED bağlantı uygulamaları
350 mA’lik kartlar için bağlantı şekilleri:

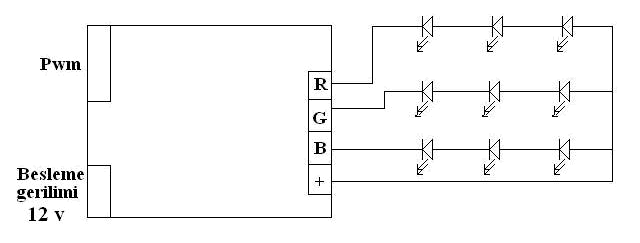

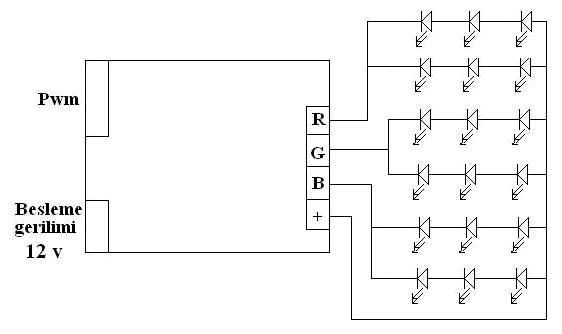

12 volt'ta 9 adet 1 w’lık power led için bağlantı şekli

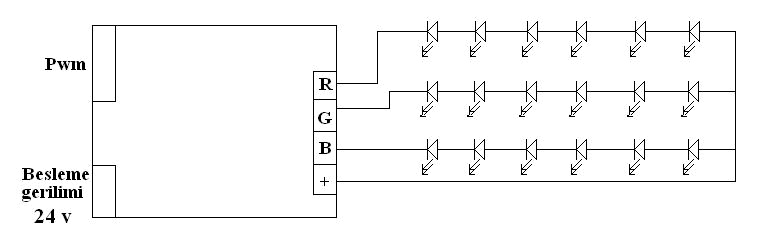

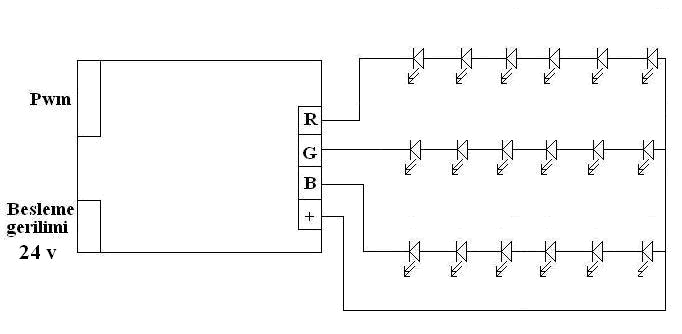

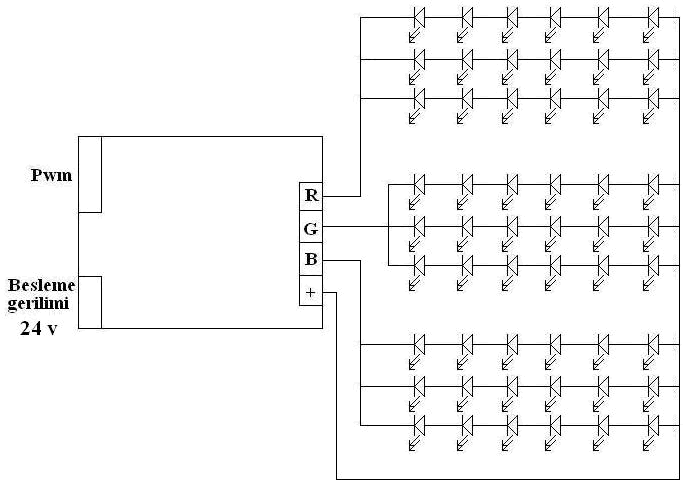

24 v’ta 18 adet 1 w’lık power led için bağlantı şekli
700 mA’lik kartlar için bağlantı şekilleri:
12 volt' ta 9 adet 3 w lık power led için bağlantı şekli
24 v’ta 18 adet 3 w lık power led için bağlantı şekli
12 v’ta 18 adet 1 w lık power led için bağlantı şekli
24 v’ta 36 adet 1 w lık power led için bağlantı şekli
1000 mA’lik kartlar için bağlantı şekilleri:
12 v’ta 9 adet 4 w lık power led için bağlantı şekli
24 v’ta 18 adet 4 w lık power led için bağlantı şekli

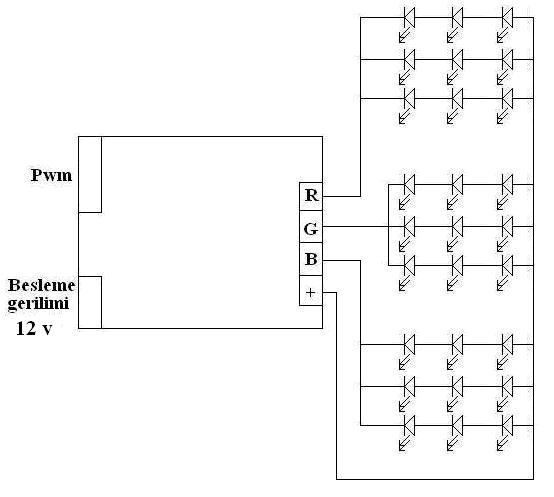

12 v’ta 27 adet 1 w lık power led için bağlantı şekli

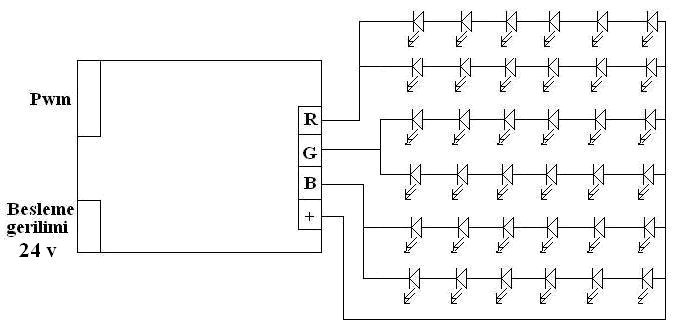

24 v’ta 54 adet 1 w lık power led için bağlantı şekli
POWER LED RF ile Uzaktan kumanda modülleri

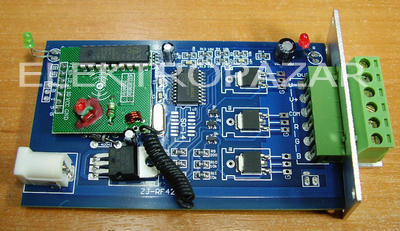

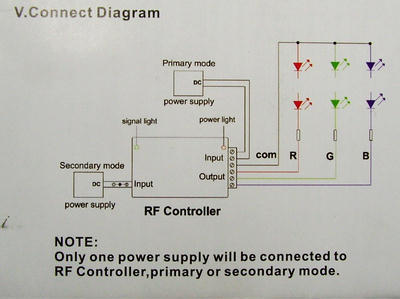

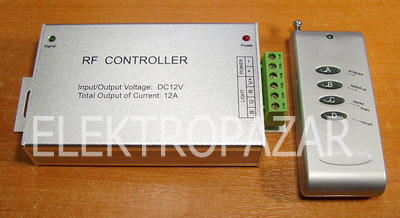

RF LED UZAKTAN KUMANDA LED RF Controller iç yapısı
11 ayrı ışık oyunlu uzaktan kumanda devresi
RGB olarak her kanal 4 Amper 12 volt bağımsız olarak kumanda edilebilir.
Alıcı ünite LED besleme girişinden ortak ve adaptör girişinden bağımsız beslenebilir.
Uzaktan kumandası ile RGB oyun hız kontrolu ve farklı oyun seçeneklerine imkan tanır.
SMD  malzeme ile imal edilmiş ve MOSFET Çıkışlıdır.
Uzaktan kumanda pil ile çalışır
   RF Uzaktan kumandalı renk oyun listesi
1 Sabit Kırmızı
2 Sabit Yeşil
3 Sabit sarı
4 Sabit Mavi
5 Sabit Pembe
6 Sabit Cyan
7 Sabit Beyaz
8 3 Renkli Kademeli azalıp Çoğalma
9 7 Renkli Kademeli azalıp çoğalma
10 3 Renk Fade Işık seviyesi azalıp çoğalma
11 7 Renk Fade  Işık seviyesi azalıp çoğalma

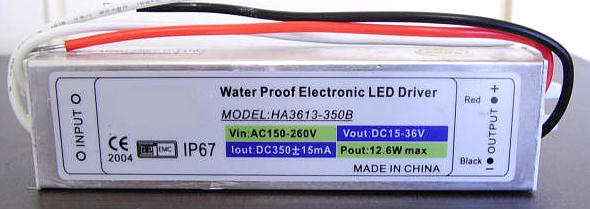

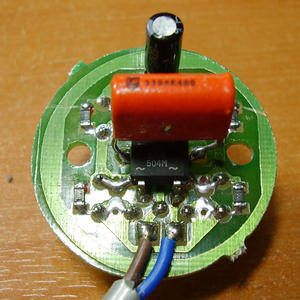

Su geçirmez IP67 220 Volt giriş, Akım sırlamalı LED sürücü, LED Driver
220v LED Sürücü, LED Driver
Akım ve Voltaj sınırlama seçenekleri için sorunuz.
Tel:  212 - 254 11 68          epbilgi@gmail.com

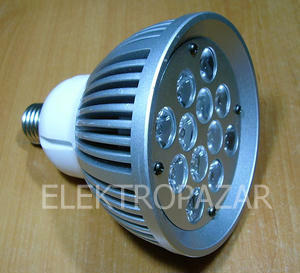

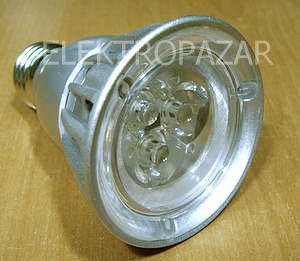

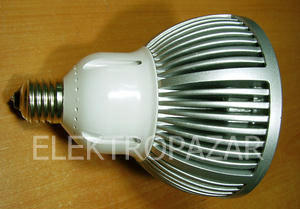

E27  Duylu LED ARMATÜRLER, LED  LAMBA, LED AMPUL
220 V LED Tak Çalıştır Lambalar, Aydınlatma Armatürleri
İş yeri, Otel, konut ve 12 -24 volt ile çalışan tüm araçlarda

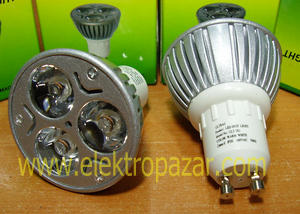

led ampul 220v 3watt
220 VAC 3 Watt Starter ayaklı LED ampul
3W    12 Volt ile çalışan 25 ve 50 Watlık Flamanlı tavana gömülü ampul uyumlu, ısı yaymaz, çok az sarfiyatlı LED ünite
12W   220 Volt ile çalışan Spot tip Flaman ampul uyumlu, çok az sarfiyatlı, ısı yaymaz LED  ünite

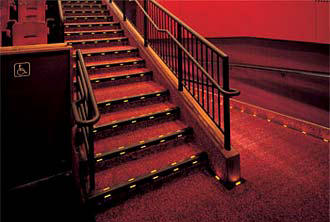

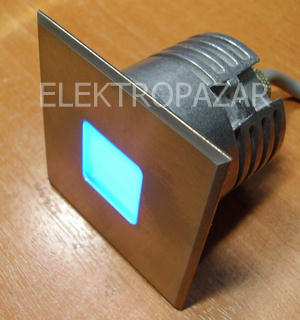

led aydınlatma, step light step light, led aydınlatma

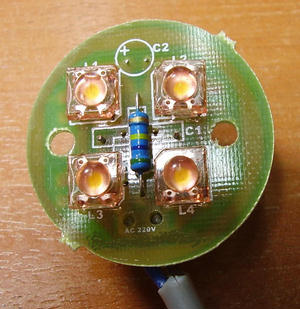

 Merdiven aydınlatma, Tavan aydınlatma renkli armatürler. 220 Volt AC ile doğrudan çalışır 4 Watt.
Step light, Merdiven - Tavan aydınlatma hazır Led plaketleri
220 volt AC ile doğrudan beslemeli 4 Watt LED Kit. Çok maksatlı Merdiven step ve Tavan aydınlatma
Özel üretim

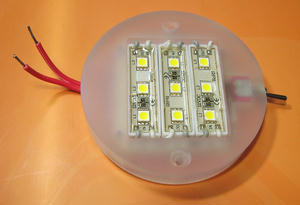

LED tavan aydınlatması

12V.DC.
15 Watt ışık gücü

Deniz tekne tavan led aydınlatması Tekne Tavan LED aydınlatması
Deniz tekneleri için özel tasarım LED aydınlatma armatürü
 12 Volt D.C.  3 Watt enerji harcaması 15 Watt ışık gücü. Kolay montaj, 1cm derinlik,
mini anahtarlı Aç-Kapa ve geniş açılı aydınlatmalı.
 Talep üzerine üretilmektedir.

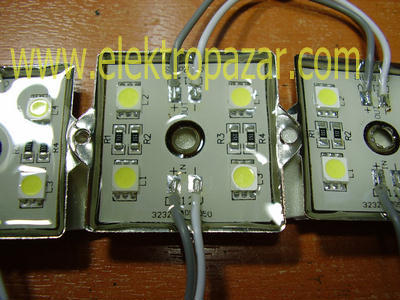

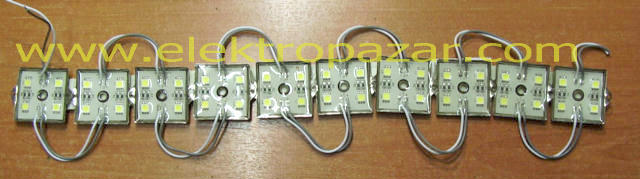

12 volt beslemeli Karavan,Tekne aydınlatma LED armatürleri
led ışık led aydınlatma 12 volt led
LED aydınlatma Led ışık LED
 D.C. 12 Volt beslemeli, Epoxy kaplı su geçirmez LED aydınlatma armatürleri.
Doğrudan 12 volt ile beslenir , akım sınırlamaya gerek yoktur.
Şerit halinde ve tek tek kullanılabilir.
